摇臂摄像技术在电视节目制作中运用越来越广泛。结合我台工作人员在实际使用Jimmy Jib摇臂过程中的经验和教训总结出如下心得,与大家分享。
在电视技术日新月异的时代,摇臂摄像技术在电视节目制作中运用越来越广泛。以其特有的长臂优势,在时间、空间、运动、速度、视角上的有效调度,达到了多景致、多角度、多视点的构图效果,大大丰富了电视节目的镜头语言,增加了镜头的动感和多元化,给镜头画面增添了磅礴的气势和纵深的空间感,给观众身临其境的感觉。
一、安装调试
考虑到Jimmy Jib设备的体积和重量都很大,首先,安装一定要以安全为工作的首要目标;其次,安装时要在保证人员及设备绝对安全的情况下有序地进行。如果在室外安装还应考虑到:
1、若安装在马路上,要注意来往行人和车辆;
2、若安装在大楼顶上,要注意风力对设备安全的影响。一般摇臂加长至7米以上就容易受风力影响;
3、若安装在游轮上,要注意船只左右摇摆带来的不安全因素;
4、若安装在农田里,还要注意地基的坚硬度,根据地形不同,可灵活选择装大炮轮或不装车轮而直接靠三角架的支撑。
5、在野外使用过后,不要急着收工,防止在拆卸过程中遗失小配件。摆放配件的时候,一定要按原厂摆放的位置摆放,特别是控制电缆和电源连接线,在运输或安装过程中要谨防重件压伤、毁损线缆。
摇臂架设好以后应该第一时间检查一下摇臂设备各部位云台的水平和动态平衡情况,确认无误后才能把摄像机安装上去,并及时调整好摄像机的水平和动态平衡;然后拖曳至导演要求的位置,锁定摇臂,这样安装过程就完成了。
这里,特别需要注意的是动态平衡如果调整不好,摄像机在上下左右转动时就会不流畅,严重时会造成电机及电机驱动超负荷运行,长时间在这种情况下使用,容易造成电机,电机驱动的过早损坏。
另外,在野外实际使用中,还应注意天气的变化,特别是在夏天。因为,摇臂的安装与拆卸需要较长的时间,要预防突发的雷阵雨。如果有障碍物,最好安排一个人专门提醒空中障碍物,防止摇臂撞上障碍物而造成损失。其中,最危险的是电力线,最好避开,一不留神,容易出现险情,危及使用者的人生安全。
二、联机应用
摇臂摄像机在节目中的应用水准很大程度上取决于摄像师和导演之间的沟通。在节目录制前,摇臂摄像人员一定要和导演对节目录制流程进行充分的沟通,并预先熟悉录制节目的内容,设计节目录制中需要用到摇臂的镜头画面,使摇臂摄像技术能够发挥出最佳作用。对于演播室录制的大型电视节目或直播节目来说,还有必要在节目排练过程中,尽可能根据节目要求演练一遍所有的镜头运用。
在实际拍摄中,摇臂摄像人员还应尽可能地利用现场环境,比如现场布景、灯架等来掩饰庞大的摇臂设备对其他摄像机镜头画面的影响,并尽量不要影响到观众的视线。
在节目制作中,大凡用到Jimmy Jib摇臂,不外乎是利用它的运动镜头来增强画面的动感,有时也拿它作为一个高点固定机位使用。但这并不是Jimmy Jib摇臂的真正优势所在。其真正的优势在于移动拍摄。
“移动拍摄”成功的关键在于移动,即摄像机相对于被摄物体的位移。在拍摄中要表现好运动,还必须选好参照物,没有参照物就无法表现动感。首先,参照物距离摄像机越近越好,参照物越近,动感越强;其次,参照物也可作为画面的前景来使用。
例如:广场大型活动中摇臂摄像机掠过观众头顶的镜头,参照物就是观众,机位越高则动感越弱,只有在观众头顶掠过才能产生很强烈的冲击力和动感;另外,舞台前的绿色盆景、舞台上空悬挂的道具,如伞、气球之类,也可作为参照物使用,同时也可作为画面的前景。
只有选好参照物,才能产生事半功倍的效果,虽然臂杆运动速度不是很快,但镜头的冲击力很强烈,其效果是十分明显的。
要用好、用足Jimmy Jib摇臂,最基本的要求是三个字:稳、匀、准。
稳,就是起幅、落幅时用力要稳,不能使摇臂晃动;匀,就是在运动过程中速度要匀,运动的目的性明确,不能忽快忽慢;准,就是运动过程中要对准所拍摄的主体,目的明确,特别是单一主体时,主体在屏幕中的相对位置要固定,绝不能在运动过程中将主体丢失。
要想做到稳、匀、准,就需要扎实的基本功。摇臂摄像的基本操作有这样几项:臂杆的运动、摄像机镜头指向的控制、变焦的控制、焦距的调整等。其中,臂杆的运动与摄像机镜头指向之间的互相配合,是用好摇臂的前提,特别是围绕目标主体运动时尤为重要。而且,随着摄像机变焦镜头逐渐向主体推近,操作难度会随之增加。基本功的掌握要靠平时的实践,非一日之功。每一位摇臂使用者必须练就扎实的基本功,操控起来才能运用自如。
摄像机的运动轨迹一旦确定,摇臂的位置也就确定了。如果是分段录制节目,就要根据需要在节目拍摄中移动摇臂位置以适应不同的运动轨迹,那么摇臂的定位点就不止一个。此时要事先在地面做好标记,并且最好在三角架O点的下方悬挂一个物件,以求精确定位。
摇臂可以一人操控,也可两人配合操作。很多摄像人员都习惯于单枪匹马,但究竟是一人操控、还是两人配合操控好,要看具体情况而定。一个人操控时,他既要控制摇臂臂杆的运动,又要控制摄像机镜头的指向,如果是拍摄大场面,再用上广角镜,运动速度比较舒缓,一人操控也还是可以的。但是,如果对运动有更进一步的要求,例如:臂杆运动速度加快、起幅落幅时加速度提高、画面需要精确定位、使用变焦镜头往上推时,一个人恐怕就力不从心了,这时必需两人配合才能完成这些镜头的拍摄。但两人操控有一个互相配合的问题。因此,在节目排练之前需要两人共同与导演策划,商定摇臂的运动轨迹,做到心中有数。再经过一段时间的共同演练,方能做到双方配合默契。
三、维护和保养
鉴于电视摄像摇臂在节目摄制中具有不可忽视的作用,并结合本台现在使用中的一台美国Jimmy Jib大型电视摄像摇臂的工作实践,在日常的维护和保养工作中,我们根据现有摇臂设备,了解其操控原理如下:摇臂操控可分为机械操作部分和电子控制部分二大块。
1、机械操控部分

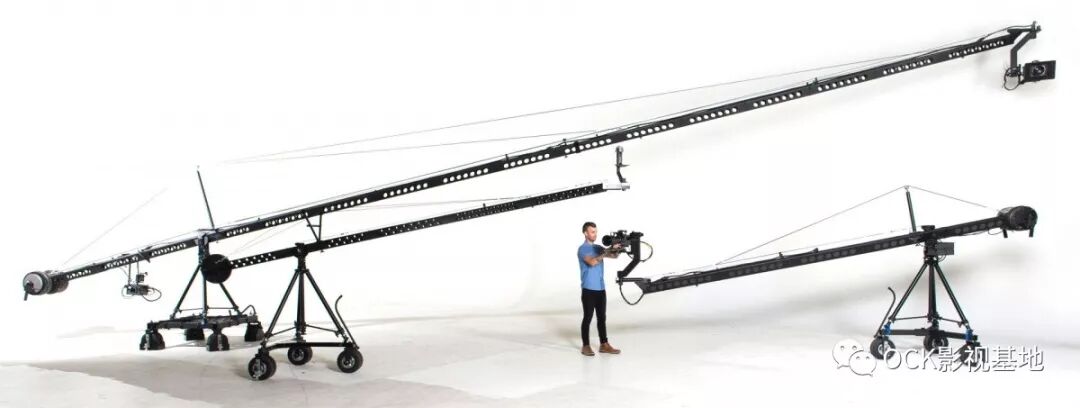

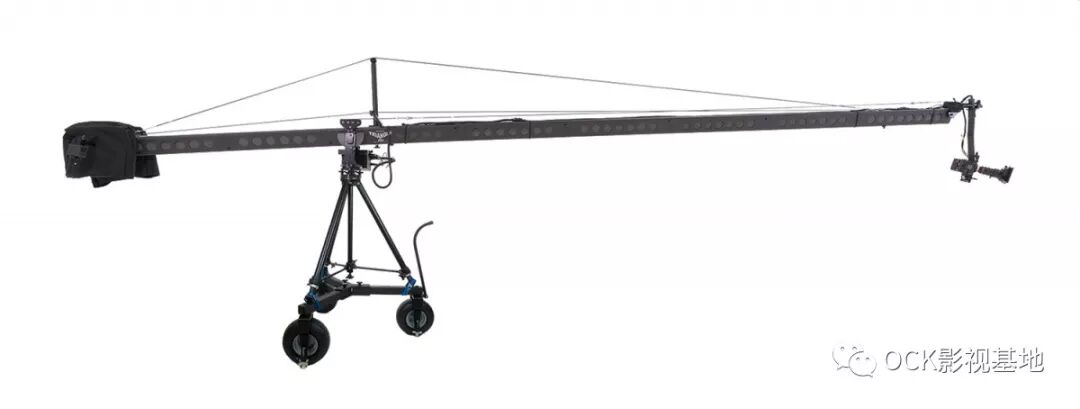

该部分包括:脚轮车、云台、前臂、后臂、机头吊臂、钢缆、配重等几部分。其维护重点是云台和机头吊臂单元。该摄像摇臂的云台水平调整,是通过四个可调节螺母。在长期使用过程中,合金螺母的螺纹易于磨损,起不到调节作用。因此平时有必要对云台的各行动部分添加润滑油,使其工作顺畅。
2、电子控制部分

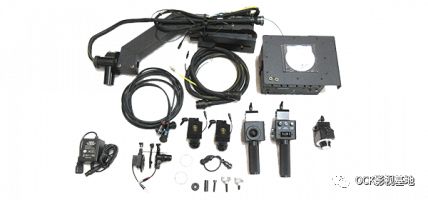

该部分包括:供电电源、控制器、连接电缆、操控手柄、执行驱动装置等。
电控调校:
1)占美摇臂的控制盒,其核心控制部件是4块功率运算放大器LM675,每一块运算放大器各司其职,分别担负着不同的控制功能:程度旋转(Pan)、垂直旋转(Tilt)、聚焦(Focus)、光圈(Iris)。摇臂使用若干年后或者控制电路修理过后,有必要对摇臂进行电气调整。
2)中心调整,目的是使摇臂在无人操作时,程度/垂直电机保持静止不转动。具体调校方法是:在程度控制(Pan)LM675输入端4和地之间连接一个电压表;将程度滑行(Ramp)旋到最小端,速度(Speed)旋到最大端;调整程度中心电位器(Center),使电压表指示为零。垂直控制中心调整和程度控制中心调整相同。
3)聚焦/光圈转动角度调整。调校目的是使聚焦/光圈电机的旋转角度和镜头聚焦环/光圈环的旋转角度一致,防止电机过度旋转而损坏部件。具体操作:先目测一下所用的镜头聚焦环和光圈环的最大旋转角,做到心中有数;正确安装好聚焦、光圈组;打开控制盒的上盖,找到角度调整电位器(聚焦是R3、光圈是R11);调整相关的角度电位器(R3/R11),使聚焦/光圈旋钮从头旋到尾时,聚焦/光圈电机的旋转角度正好和镜头的聚焦环/光圈环的最大旋转角一致。
4)+5V电压调整,目的是使+5V和-5V电源绝对值相等。打开控制盒的上盖,找到MC79L-5V电压调换模块的第3脚(注意:MC79L有两个,另一个为指示灯供电,注意区分。),用电压表测量电压值;然后测量LM317正电压调整模块的第2脚,调整电位器R38,使正负电压的绝对值相等。
每使用一段时间后,有必要检查摇臂的各个连接螺丝、连接线、机头各个电机齿轮间的灰尘及阻力。长时间不使用的时候,不要嫌麻烦,要将摇臂拆卸归箱,定点、定位放置,为下次安全、迅捷的使用摇臂提供前提保障。
只有充分地了解摇臂的控制原理,才能在出现故障时,快速、简洁地判断出故障所在。这样才能真正做到,反映迅捷、保障有力。
